中国铝业郑州研究院郑州海翔新材料有限公司

发布时间：2016.09.19    编辑：admin    浏览：（）

---

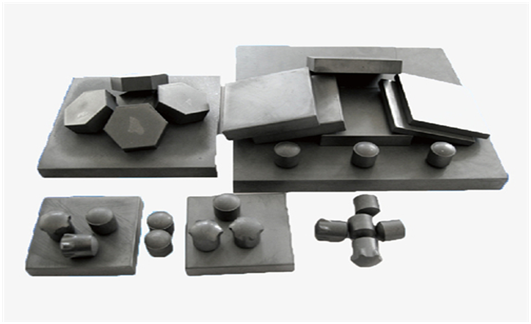

中国铝业郑州研究院郑州海翔新材料有限公司，主要生产无压烧结碳化硅造粒粉， 用于生产碳化硅陶瓷密封环、轴套、碳化硅防弹片、板等特种陶瓷制品。公司一期投产碳化硅造粒粉产量每年150吨，年产值1000万元，已经正常生产，二期计划500吨。
诚信经营，用户至上，是我公司秉承的经营理念，热忱欢迎国内外广大客商来我公司参观指导、洽谈业务。

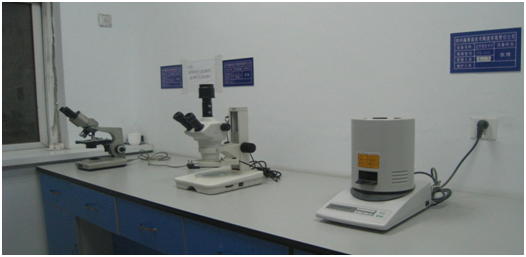

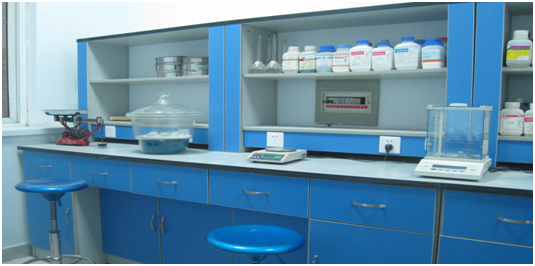

公司根据国际最新行情，依托中国铝业郑州研究院的研发和技术优势，研发了独有的无压碳化硅陶瓷造粒粉先进配方，在行业内属于领先地位，碳化硅造粒粉各性能指标明显优于其他厂家。公司检测手段齐全，质量控制稳定，是对客户最大的诚信。
http://www.hzccly.com

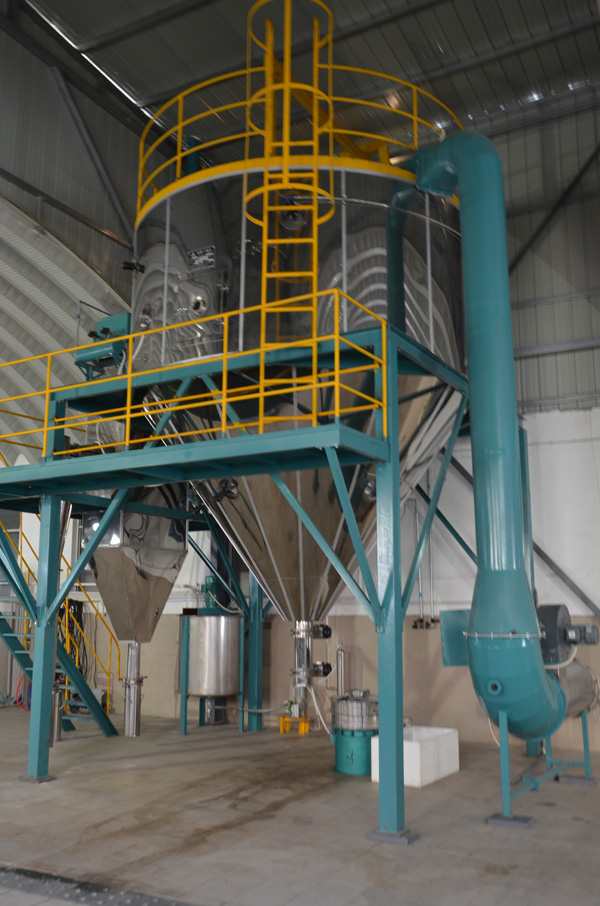

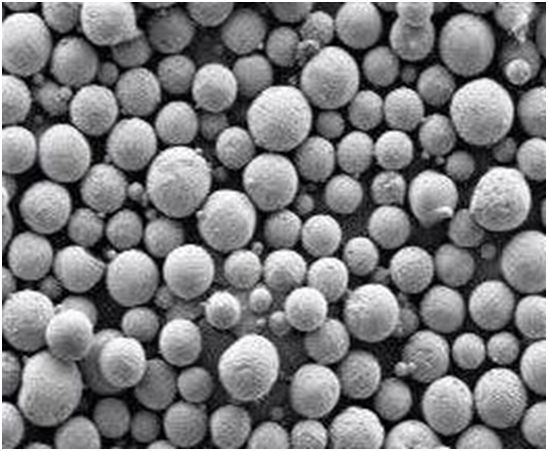

上图为造粒粉颗粒形态，由于采用离心喷雾造粒，造粒粉颗粒形态呈现完整的球形，颗粒分布范围窄且均匀，流动性能提高。

无压（常压）碳化硅造粒粉及烧制陶瓷制品技术指标：

主要成分	含量(%)	粒度（D50）	脱模剂	安息角	烧结温度℃	成型性能
SiC	≥99.85	W0.5	0. 4-1%	55≤	2050-2150	不粘模
最大粒径	平均粒径	成型压力 MP/CM2	生坯密度	松装密度	生坯强度	生坯外观
320 um	100 um	1.8-2.0 MPa	1.9-2.0 g/cm3	0.8-1.0	1.2 MPa	灰色光亮
成瓷密度	晶粒分布	最大晶粒	最大空孔直径	强度	烧结工艺	成瓷收缩
≥3.10 g/cm3	均匀	100um	50um	≥500WPa	真空无压	18%

无压碳化硅陶瓷制品采用真空烧结，烧结温度2050度-2150度，陶瓷密度达到3.10g/cm³，陶瓷硬度达到维氏3000-3600。
无压碳化硅造粒粉应用范围：
无压碳化硅造粒粉主要用于生产碳化硅陶瓷制品，所烧制的无压碳化硅陶瓷具有极好的耐磨、耐高温、耐强酸、强碱腐蚀及高强度、高硬度、低摩擦系数等特性，广泛应用于石油、化工、矿山、军工等行业，特别是耐强碱性能高于氧化铝陶瓷。无压高性能碳化硅密封环制品已列入国家《当前优级发展的高新技术产业化重点领域指南》。


无压碳化硅造粒粉生产陶瓷的烧结工艺简单，对环境基本没有破坏，将逐步替代现有反应烧结碳化硅材料和生产工艺。

产品包装：
自封内膜袋，铁箍纸桶。每桶20公斤。最小起售量20公斤。
脱模剂在压制成型前12小时混入效果更佳。
我司可提前提供500克样品，客户确认无误后，双方签订供销合同，销售方在收到需方货款后按照客户要求的数量提供产品交客户使用。公司还可派技术人员上门指导，保证使用我公司的产品制造出合格的产品！


销售热线:0571-82720590
联系人：王海东
手机：13805753439
传真：0571-82751275
萧山办事处：浙江省杭州市萧山区新街镇海塘路537号
生产厂家：中国铝业郑州研究院  郑州海翔新材料有限公司
生产总部：河南省郑州市上街区工业路118号
